1 XCP协议概述

XCP（Universal Measurement and Calibration Protocol），即通用测试和标定协议，X代表不同的传输层上传输，例如CAN/CAN FD、Ethernet、FlexRay、SCI、SPI、USB。可以通过不同类型的总线测量和标定ECU内部参数。

XCP的前身叫做CCP(CAN Calibration Protocol)，是一种仅针对CAN接口的测量标定协议。随着整车网络需求的不断发展，现如今，CAN总线已经无法完全满足整车需求，智能化和网联化需要以太网等的加入。ASAM在CCP协议的基础上，又提出了XCP协议标准，能够适配多种网络传输协议和总线类型。

2 XCP协议框架

为了确保传输网络的独立性，XCP分为协议层和传输层。

协议层供了一种通用通信标准，为不同的总线移植通信代码时，协议层的内容不需要修改，可以节省大量时间。

传输层提供了各类通信总线的接口标准，根据实际的物理连接选择对应的标准，如图2-1：

  • 基于CAN的XCP

  • 基于LIN的XCP

  • 基于SxI（SPI、SCI）的XCP

  • 基于以太网（TCP/UDP）的XCP

  • 基于USB的XCP

  • 基于FlexRay的XCP

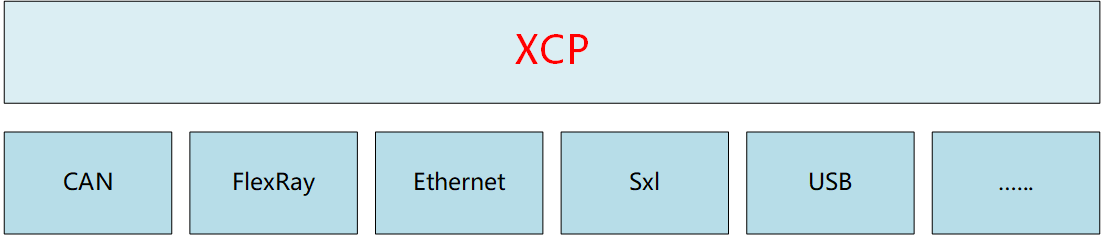

图2-1 XCP框架

相较于CCP协议，XCP在功能上做了许多改进，包括：

  • 支持多种物理层协议，不仅限于CAN

  • 优化了控制单元资源的利用率

  • 同步数据激励

  • 支持启动测量

  • 通过块传输命令优化通信

  • 即插即用配置

  • 通过测量控件内的时间戳精确测量数据采集

3 XCP协议数据结构

XCP协议中分为主机Master 和从机Salve，通过XCP Packet 进行交互，XCP Packet如图3-1所示。

图3-1 XCP消息帧格式

XCP Header与XCP Tail属于传输层的内容，在TCP/UDP协议中为控制字节，在CAN传输时直接忽略。

XCP Packet属于协议层内容，其中分为认证域（Identification Field）、采样时间域（Timestamp Field）和数据域（Data Field）。

认证域：PID必须存在，作为每一帧XCP消息的编号。用作CAN通信时，PID长度为1个字节，其定义的各类功能，如表3-1所示。FILL用于描述报文对齐信息，DAQ表示DAQ列表的标识符，在CAN通信中可以直接忽略。

采样时间域：传输时间戳信息，Timestamp数据长度为1~4个字节，在CAN通信中可以直接忽略。

数据域：存放上位机与ECU传递的有效数据，用作CAN通信时，长度为0~7个字节。

基础标准指令STD

CODE

备注

CONNECT

0xFF

必选指令，用于建立与ECU的连接，指令包含ECU的地址等信息，在建立连接后，外部设备可以向ECU发送其它指令。

DISCONNECT

0xFE

必选指令，用于断开与ECU的连接，在断开连接后，外部设备不能再向ECU发送指令。

GET_STATUS

0xFD

必选指令，用于获取ECU的状态信息，可以返回ECU的运行状态、错误码等信息。

SYNCH

0xFC

必选指令，用于同步ECU和外部设备的信息，可以确保ECU和外部设备在同一时间点上进行通信。

GET_COMM_MODE_INFO

0xFB

可选命令

GET_ID

0xFA

可选命令

SET_REQUEST

0xA9

可选命令

GET_SEED

0xF8

可选命令

UNLOCK

0xF7

可选命令

SET_MTA

0xF6

可选命令

UPLOAD

0xF5

可选命令

SHORT_UPLOAD

0xF4

可选命令

BUILD_CHECKSUM

0xF3

可选命令

TRANSPORT_LAYER_CMD

0xF2

可选命令

USER_CMD

0xF1

可选命令

标定功能指令CAL

CODE

备注

DOWNLOAD

0xF0

必选指令，用于向ECU写入数据，可以包含写入的地址、长度、数据等信息。

DOWNLOAD_NEXT

0xEF

可选命令

DOWNLOAD_MAX

0xEE

可选命令

SHORT_DOWNLOAD

0xED

可选命令

MODIFY_BITS

0xEC

可选命令

标定页面切换指令PAG

CODE

备注

SET_CAL_PAGE

0xEB

可选命令

GET_CAL_PAGE

0xEA

可选命令

GET_PAG_PROCESSOR_INFO

0xE9

可选命令

GET_SEGEMENT_INFO

0xE8

可选命令

GET_PAGE_INFO

0xE7

可选命令

SET_SEGEMENT_MODE

0xE6

可选命令

GET_SEGEMENT_MODE

0xE5

可选命令

COPY_CAL_PAGE

0xE4

可选命令

DAQ传输指令DAQ

CODE

备注

CLEAR_DAQ_LIST

0xE3

SET_DAQ_PTR

0xE2

WRITE_DAQ

0xE1

SET_DAQ_LIST_MODE

0xE0

GET_DAQ_LIST_MODE

0xDF

可选命令

START_STOP_DAQ_LIST

0xDE

START_STOP_SYNCH

0xDD

GET_DAQ_CLOCK

0xDC

可选命令

READ_DAQ

0xDB

可选命令

GET_DAQ_PROCESSOR_INFO

0xDA

可选命令

GET_DAQ_RESOLUTION_INFO

0xD9

可选命令

GET_DAQ_LIST_INFO

0xD8

可选命令

GET_DAQ_EVENT_INFO

0xD7

可选命令

FREE_DAQ

0xD6

ALLOC_DAQ

0xD5

ALLOC_ODT

0xD4

ALLOC_ODT_ENTRY

0xD3

WRITE_DAQ_MULTIPLE

0xC7

可选命令

数据刷写指令PGM

CODE

备注

PROGRAM_START

0xD2

PROGRAM_CLEAR

0xD1

PROGRAM

0xD0

PROGRAM_RESET

0xCF

GET_PGM_PROCESSOR_INFO

0xCE

可选命令

GET_SECTOR_INFO

0xCD

可选命令

PROGRAM_PREPARE

0xCC

可选命令

PROGRAM_FORMAT

0xCB

可选命令

PROGRAM_NEXT

0xCA

可选命令

PROGRAM_MAX

0xC9

可选命令

PROGRAM_VERIFY

0xC8

可选命令

表3-1 XCP Packet PID与任务的对应关系

CAN协议与XCP Packet的对应关系如图3-2所示。

图3-2 CAN协议与XCP Packet的对应关系

4 XCP通信模式

XCP采用一主多从的通信模式，单个主机可以同时与多个从机通信。主机通过下发命令与从机建立连接，解锁，读取数据，修改参数等操作，以"XCP数据包”的数据对象形式传输。XCP数据包有两种类型：命令传输对象（CTO：Command Transfer Object）和数据传输对象（DTO：Data Transfer Object）。

  • 命令传输对象CTO，包含5种形式：

    • CMD：控制命令，PID范围为0xC0~0xFF，主机向从机发送的命令请求，从机按照该编号执行相应命令，CTO数据结构如下所示。

    位置

    定义

    字节0

    PID：0xC0~0xFF

    字节1~（CTO数据域字节长度-1）

    命令数据

    • RES：命令响应，PID=0xFF，从机接收到主机的CMD后，成功执行命令，并且向主机返回命令响应数据包，CTO数据结构如下所示。

    位置

    定义

    字节0

    PID=0xFF

    字节1~（CTO数据域字节长度-1）

    命令响应数据

    • ERR：错误响应，PID=0xFE，从机接收到主机的CMD后，执行命令时发生错误，从机向主机返回错误响应数据包，CTO数据结构如下所示。

    位置

    定义

    字节0

    PID=0xFE

    字节1

    错误代码

    字节2~（CTO数据域字节长度-1）

    错误响应数据（可选）

    • EV：报告事件，PID=0xFD，当从机发现自身出现了异常的事件时，从机会主动向主机发送报告事件数据包，CTO数据结构如下所示。

    位置

    定义

    字节0

    PID=0xFD

    字节1

    事件代码

    字节2~（CTO数据域字节长度-1）

    事件报告数据（可选）

    • SERV：请求主机执行服务，PID=0xFC，当从机需要主机执行某些服务是时，从机会主动向主机发送请求主机执行服务数据包，CTO结构如下所示。

    位置

    定义

    字节0

    PID=0xFC

    字节1

    事件代码

    字节2~（CTO数据域字节长度-1）

    事件报告数据（可选）

  • 数据传输对象DTO，包含2种形式：

    • DAQ：传输同步数据包，在DAQ模式下，从机周期性上传数据。

    • STIM：同步激励数据，在DAQ模式下，主机周期性的向从机下载数据。

    PID为ODT列表的绝对编号，在DAQ模式下，XCP Packet中的FILL可以用来描述报文对齐信息，DAQ可以表示DAQ列表的标识符，TIMSTAMP可以表示事件戳，DATA用来存放数据，建议采用PID+DATA的模式进行通信，则XCP on CAN与CCP协议一致，方便两者在必要的场合下相互移植。

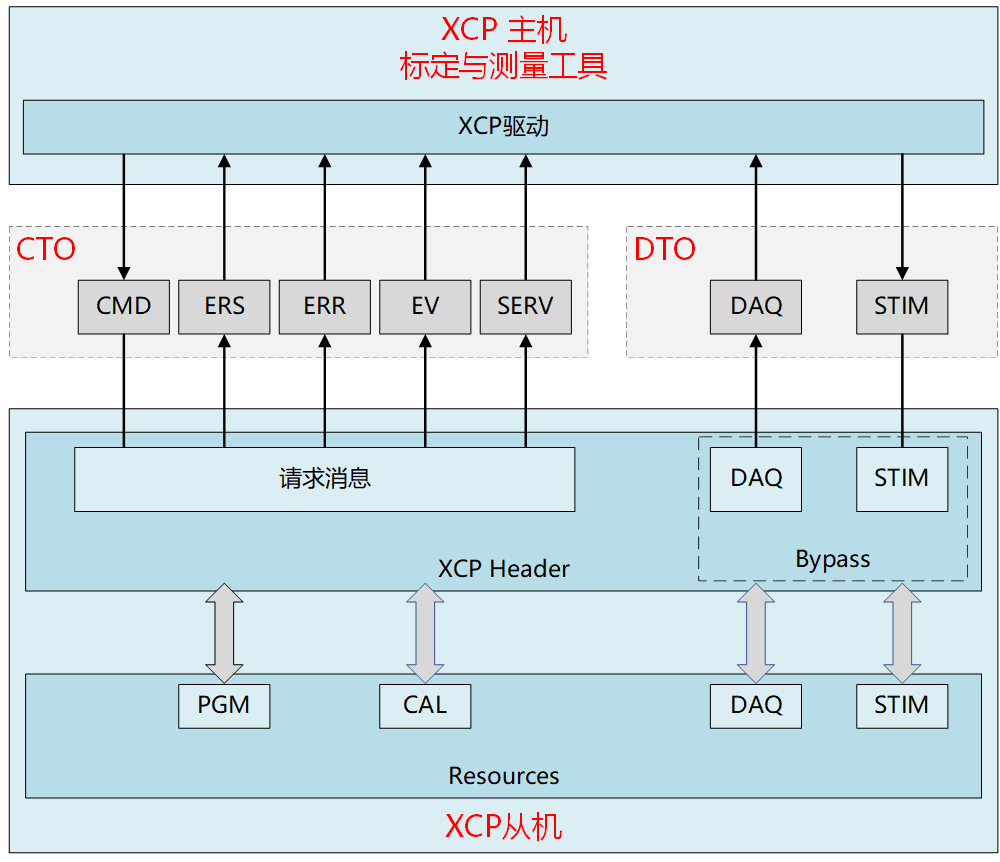

XCP数据对象传输形式如图4-1所示。

图4-1 XCP数据对象传输形式

5 XCP的应用

XCP标定协议是CCP的升级版本，XCP对CCP进行了扩展与补充。XCP相比CCP最大的升级是XCP能够适配多种网络传输协议和总线类型而不再仅限于CAN总线。在实际应用中，对于支持CAN总线的ECU，通常使用CCP标定协议。对于不支持CAN总线的ECU，则需要使用XCP on Ethernet，XCP on LIN等。
