ADAS 前融合与后融合
1 前言
1.1 背景介绍
在自动驾驶感知系统中，多传感器融合（Sensor Fusion）是实现环境精确理解与安全决策的核心环节。
单一传感器（如摄像头或雷达）往往存在信息不完备的问题：摄像头受光照影响明显，雷达的分辨率和目标识别能力有限。通过多传感器融合，可以在不同感知维度上实现互补，从而显著提升目标检测的精度、鲁棒性与时空一致性。
随着自动驾驶系统的发展，行业逐渐形成了两种主要的融合架构思路：前融合（Early Fusion）与后融合（Late Fusion）。这两种思路在算法设计、信息流路径和系统开发模式上存在显著差异，也是ADAS感知架构选择中的关键决策点。
1.2 多传感器融合的重要性
自动驾驶车辆需要在复杂多变的环境中感知周围目标的类型、位置、速度和行为意图。任何感知误差都有可能导致系统性能下降甚至安全风险。因此，多传感器融合在以下方面至关重要：
精度提升：通过不同模态的互补，提高目标检测与定位的准确度；
鲁棒性增强：在雨雾、夜晚或强光环境中仍能保持稳定感知；
时空一致性：融合不同时间戳与空间分布的数据，获得更连贯的目标状态；
冗余与安全性：当某个传感器失效时，系统仍可通过其他传感器维持部分功能。
从L2到L3级别的ADAS系统逐步向高阶自动驾驶演进的过程中，融合策略的选择已成为系统性能的关键分水岭。
2 后融合（Late Fusion）
2.1 定义与流程概述
后融合（Late Fusion）是指各传感器独立完成目标检测与状态估计后，在上层模块中再进行结果级别的融合。换句话说，摄像头与雷达分别输出各自的目标列表（object list），包含目标类型、位置、速度、置信度等信息，然后由融合模块（Fusion/Tracker）负责匹配和整合这些目标。

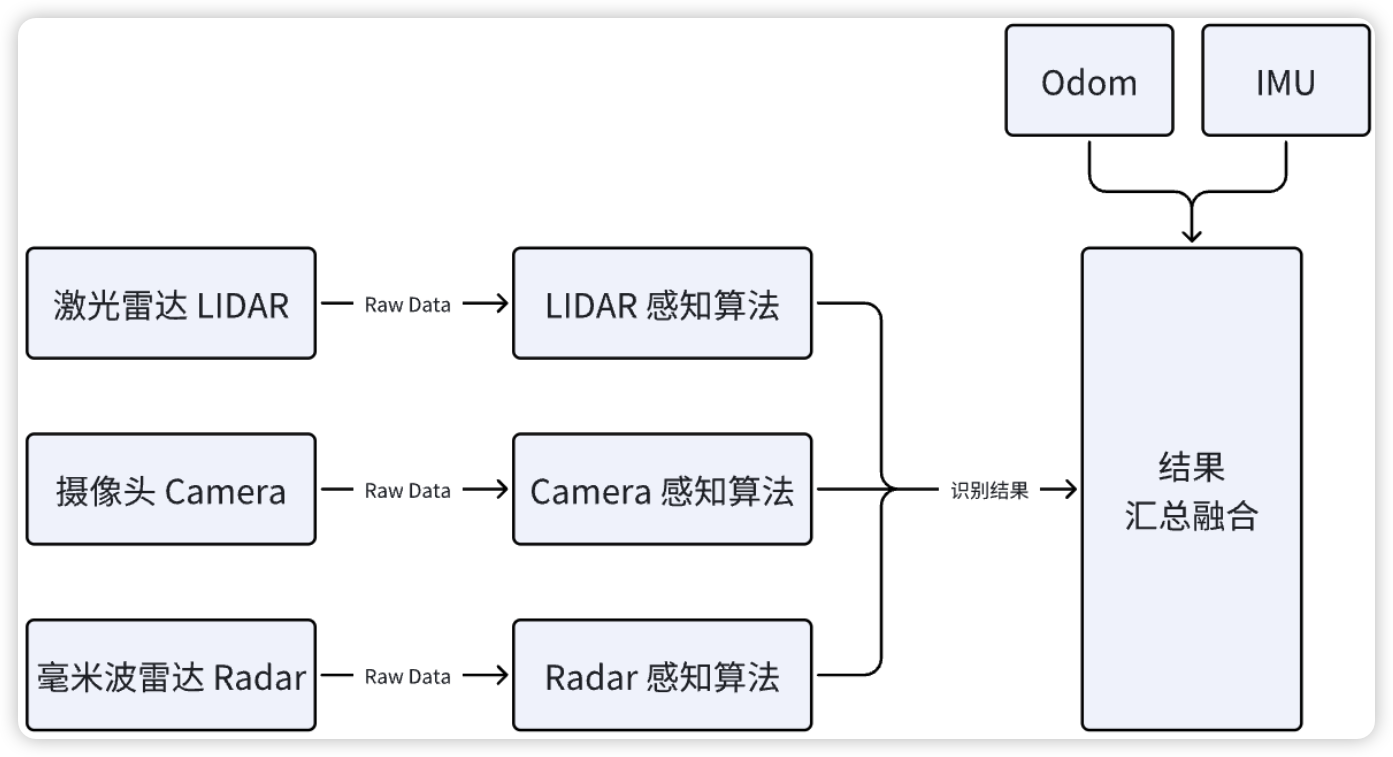

其典型流程如下：
2.2 技术原理
后融合的核心在于“目标级数据融合”，通常包括以下关键步骤：
时间同步：对来自不同传感器的目标信息进行时间戳对齐；
空间匹配：根据外参标定矩阵将不同坐标系下的目标统一到车体坐标系；
数据关联：基于目标位置、速度或置信度判断是否为同一对象（常用算法如GNN、JPDA等）；
状态融合：采用加权平均、卡尔曼滤波或IMM滤波等方式融合两个传感器的测量结果。
这种方式不依赖于深度神经网络，而更接近传统传感器融合的信号处理思路，因此在工业系统中具有较好的稳定性和可解释性。
2.3 优点分析
模块解耦性强：摄像头和雷达算法可独立开发和维护；
易于集成与调试：各感知模块输出标准化目标列表即可进行融合；
对感知算法侵入性低：无需修改底层神经网络或检测结构；
部署与OTA友好：单个传感器模块的更新不会影响融合算法逻辑。
2.4 缺点分析
信息损失严重：各感知模块在输出目标列表时已压缩掉特征层信息，难以实现深层互补；
匹配误差敏感：若目标识别或时间同步存在误差，会导致融合结果不稳定；
性能上限受限：融合层无法从原始特征中重新学习模态间的关系，难以进一步优化精度；
规则依赖强：目标匹配和加权逻辑常需人工调参，不具备端到端学习能力。
2.5 应用场景
后融合在当前ADAS系统中仍被广泛采用，主要适用于：
早期验证与Demo阶段：可快速构建可运行系统；
低算力平台：算法轻量，适合实时性要求高的场景；
多供应商系统集成：相机、雷达由不同厂商提供，无法共享底层数据；
功能模块化架构：便于单独更新、维护与功能替换。
综上，后融合以其简洁的架构、较低的实现成本和可维护性，成为ADAS感知系统的主流方案之一。但随着系统对精度和鲁棒性的要求提高，其性能瓶颈也日益显现，为前融合的发展铺平了道路。
3 前融合（Early / Mid Fusion）
3.1 定义与基本思路

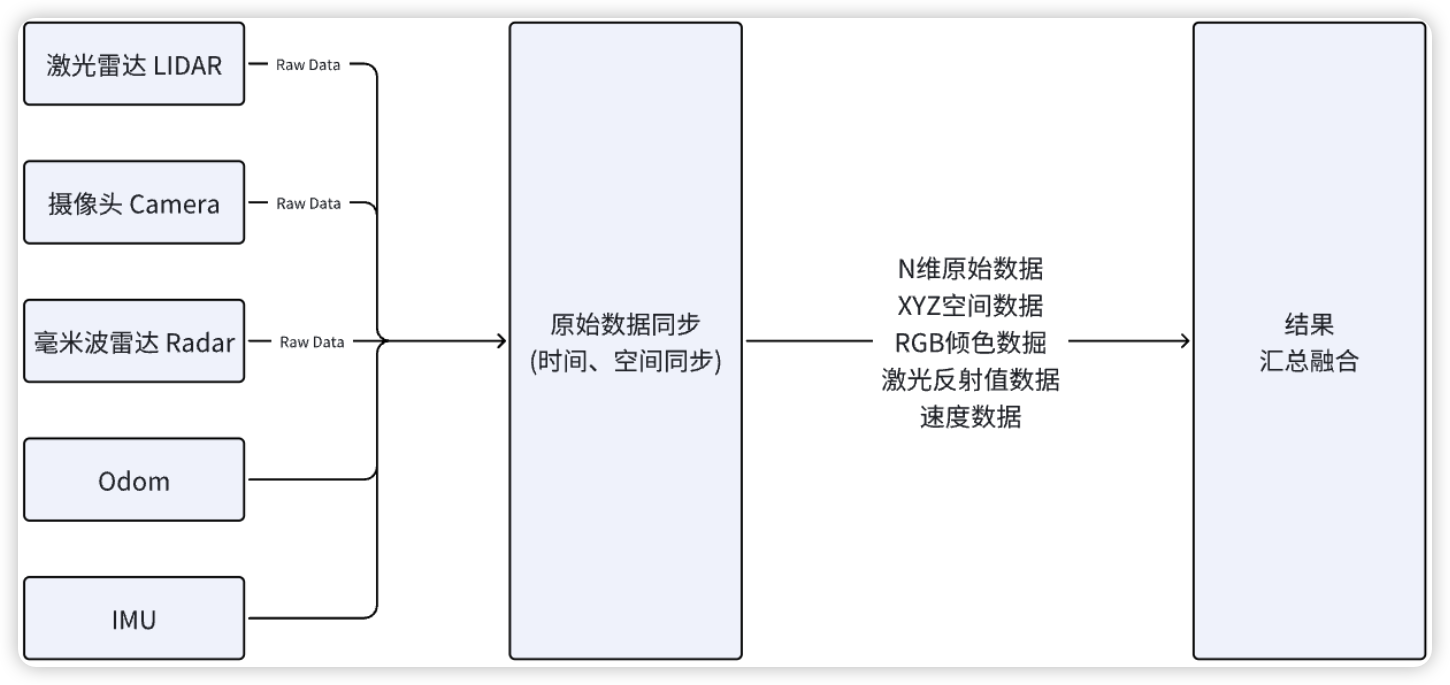

前融合（Early / Mid Fusion）是指在感知网络的早期或中间阶段就将来自多个传感器的数据进行联合处理，使模型能够在特征提取或目标检测阶段就综合考虑多模态信息。换句话说，系统不是在“目标级”上进行融合，而是在“特征级”上进行信息交互与优化。
这种方式的核心思想是：让网络本身去学习雷达与相机之间的互补关系，而非由上层规则进行手动加权。这样一来，网络能够在更深层次上理解目标的空间结构、语义信息与运动特征，从而提升整体感知精度与鲁棒性。
3.2 融合层级分类
前融合一般分为两种主要实现方式：数据层融合（Early Fusion）和特征层融合（Mid Fusion）。
3.2.1 数据层融合（Early Fusion）
数据层融合是在网络输入阶段即将多个传感器的原始数据进行对齐与联合编码。常见方法包括：
点云投影：将雷达或激光雷达的点云投影到图像平面，使得每个像素携带额外的距离或速度信息；
多通道输入：在RGB图像基础上增加雷达通道（如深度图、反射强度、距离图等），形成多模态输入张量；
同步采样与编码：通过精确的时间同步，将雷达与相机帧配对后统一输入网络，减少时域误差。
这种方式的优势在于融合充分，网络能够直接学习到模态间的底层相关性；但也对标定精度、数据同步和算力要求极高。
3.2.2 特征层融合（Mid Fusion）
特征层融合是在各自的神经网络独立提取出特征后，在中间层进行特征对齐与融合。常见做法包括：
特征拼接（Concatenation）：将相机CNN输出的特征图与雷达特征直接拼接，送入后续检测头；
加权融合（Weighted Sum）：通过可学习权重控制不同模态特征的影响比例；
注意力机制（Attention / Cross-Attention）：引入Transformer结构，使模型能够动态关注不同模态间的关键区域，实现智能特征关联。
特征层融合是工程中应用最广的方式，它兼顾了性能与实现复杂度，易于扩展到多模态（如相机 + 雷达 + 激光雷达）的架构。
3.3 优点分析
信息互补充分：相机提供语义信息，雷达提供物理量测（距离、速度），两者结合能显著提升检测精度；
网络可学习性强：通过端到端训练，模型能够自适应学习最优融合权重；
鲁棒性高：在极端天气或部分传感器失效场景下仍能保持较好的性能；
输出协方差更合理：由于融合发生在特征层，目标的不确定性估计更加真实可靠。
3.4 缺点分析
开发复杂度高：需要雷达、相机及算法三方工程师联合调试，协调标定、时间同步、坐标系统一等问题；
数据标注与训练成本高：融合模型需要多模态同步标注数据集，采集与训练周期更长；
算力需求大：多模态特征处理增加网络宽度与深度，对芯片性能要求高；
系统耦合度高：一旦感知模型修改，可能需要重新验证全链路的融合效果。
3.5 应用案例
端到端多模态感知系统：如Tesla的Vision-Radar融合网络，通过共享特征空间提升车辆目标跟踪精度；
中高算力平台ADAS：部分L2+/L3系统采用Mid Fusion结构，实现多源数据实时融合，提高横纵向控制稳定性；
复杂天气感知增强：在雨雾、雪天环境下，利用雷达的稳定测距能力弥补视觉性能下降的缺陷；
研究型项目：学术界常使用KITTI、nuScenes等多模态数据集验证不同融合层级的性能差异。
综上所述，前融合通过深度学习模型在特征层或数据层实现信息交互，能够最大化地挖掘传感器间的互补潜力。虽然在开发和算力上代价较高，但其在精度、鲁棒性和泛化能力上的优势，正使其成为未来高阶自动驾驶感知系统的主流方案。
4 前融合与后融合的工程差异
4.1 输入与输出的差异
前融合与后融合的根本区别，首先体现在数据输入与输出形式上：
4.1.1 前融合（Early/Mid Fusion）
输入为来自多传感器的原始数据或特征层数据，如图像帧、雷达点云、深度图、反射强度等。
网络内部或算法层会直接将这些模态输入进行联合学习或特征拼接，输出为融合后的目标检测结果（含类别、位置、速度、置信度等）。
输出数据结构通常与传统视觉检测结果一致，但其特征来自联合优化的多模态输入，误差协方差更准确。
4.1.2 后融合（Late Fusion）
输入为来自不同传感器算法模块的检测目标结果（如bounding box、距离、速度、类型等）。
融合模块通过规则匹配或滤波器（如Kalman Filter、JPDAF）对齐目标，生成最终统一目标列表。
输出多为应用层可直接使用的目标信息表，无需深度特征处理。
总结：前融合的输入粒度更细，信息更丰富，但处理复杂；后融合的输入更抽象，接口简洁但信息损耗较多。
4.2 算法与架构对比
在实际项目中，前融合的实现依赖统一的训练数据与跨模态特征对齐；后融合更多依赖数据关联与滤波算法的优化。前者需要AI框架支持，后者更依赖工程架构设计。
4.3 模块间关系与接口定义
4.3.1 前融合架构：
相机与雷达作为数据源模块，仅负责提供原始数据流（如RAW图像、点云数据）。
感知算法模块（Fusion Network）直接订阅这些数据流，完成同步、配准与特征提取。
输出经统一网络推理后的目标信息，传递给Tracking层或ADAS应用层。
模块接口需包含：时间戳同步、内外参标定信息、传感器坐标系映射表。
4.3.2 后融合架构：
各传感器模块各自完成检测、分类、目标输出。
Fusion/Tracking模块接收多个传感器的检测结果，进行空间与时间匹配。
接口更标准化：每个传感器输出统一格式（ID、Type、X/Y/Vx/Vy、Confidence等）。
模块间依赖低，可独立调试、单独更新。
工程上，前融合需要算法、相机和雷达工程师共同开发与调试；后融合则允许各团队独立交付模块，由系统集成方完成最终融合逻辑。
4.4 算力与标定要求
4.4.1 算力消耗：
前融合需要在网络推理阶段处理多模态数据，算力需求高，通常需要较强的GPU或高端SoC。
后融合主要处理目标级数据，计算量较低，可运行在MCU或中等算力的处理器上。
4.4.2 标定精度：
前融合对标定精度要求极高，尤其是时间同步与空间坐标系转换，误差会直接影响训练与推理结果。
后融合可通过目标匹配策略部分容忍标定误差，工程维护成本更低。
4.4.3 系统带宽与延迟：
前融合需要传输大量原始数据，带宽压力大、延迟敏感。
后融合仅传输目标级信息，通信负载较轻，实时性更好。
4.4.4 调试与维护：
前融合调试复杂，需要跨模态可视化与同步验证工具。
后融合逻辑可独立验证，更易于问题定位与版本管理。
前融合适用于高精度场景（如L3及以上系统），强调传感器与算法的深度协同；
后融合适用于成本敏感或多供应商集成场景，强调模块独立与系统稳定；
工程上通常先从后融合入手，再逐步演进至特征级或端到端前融合结构。
5 开发与协作模式差异
5.1 后融合的开发流程
后融合的开发模式以模块独立与接口标准化为核心，适用于多供应商、多团队并行开发的ADAS系统。典型流程如下：
5.1.1 输入输出接口定义：
明确每个传感器的输出数据格式（目标列表、置信度、速度、方位角等）；
定义融合模块的输入接口及统一的目标对象结构体；
通过IDL或DBC文件进行接口协议固化。
5.1.2 单模态算法开发与验证：
摄像头和雷达团队分别独立开发检测算法；
在各自测试环境（如仿真、实车）中完成性能验证；
输出符合接口规范的数据流。
5.1.3 融合模块开发：
融合工程师基于目标级数据进行匹配、加权或滤波算法设计；
实现数据关联（Data Association）与状态估计（Tracking）。
5.1.4 系统集成与验证：
将摄像头、雷达、融合模块通过总线或中间件（如ROS、DDS）连接；
在HIL/实车环境下验证多传感器数据对齐与融合效果。
后融合流程的优势是开发并行、风险隔离；但算法精度依赖于各传感器输出质量，融合模块本身缺乏端到端优化空间。
5.2 前融合的开发流程
前融合的开发流程以端到端联合建模与跨模态协同训练为核心，开发链路更长，涉及算法、感知和硬件的深度耦合。典型步骤如下：
5.2.1 多传感器数据采集与标定：
采集同步的原始图像、雷达点云或信号强度数据；
进行高精度时间同步与空间外参标定（相机-雷达坐标系对齐）。
5.2.2 数据预处理与特征工程：
设计多模态输入格式（如多通道输入张量或中间特征融合）；
实现数据增强、噪声模拟、模态丢失处理。
5.2.3 模型设计与联合训练：
构建多模态神经网络结构（如双分支Backbone + Cross-Attention）；
使用多模态标注数据进行联合训练与蒸馏；
调整损失函数以平衡各模态贡献（如权重衰减或特征对齐项）。
5.2.4 集成部署与优化：
模型部署在统一感知SoC上，优化推理速度与内存占用；
验证端到端性能指标（精度、延迟、鲁棒性）。
前融合的开发强调数据闭环与算法-硬件协同，难点在于标定、算力优化及跨团队模型迭代。相比后融合，其算法收益更高但开发门槛显著增加。
5.3 团队协作与调试方式
在协作方式上，后融合强调分工清晰与接口管理，适合Tier1多方集成；前融合则强调算法与数据团队一体化，适合自研体系或垂直整合厂商。
5.4 系统验证与性能评估
验证目标差异：
后融合关注融合逻辑正确性与鲁棒性，如目标匹配率、丢失率、延迟；
前融合关注整体感知性能，如检测mAP、速度误差、召回率等。
测试方法：
后融合常用仿真+实车对比回放方式，验证各模态间时空一致性；
前融合需构建多模态数据集，并通过端到端评估pipeline。
性能评估维度：
稳定性（不同天气/场景下的精度变化）；
延迟（感知-决策链路总耗时）；
模态失效下的降级能力；
模型可解释性与可复现性。
量产验证阶段：
后融合多采用逐模块验证（HIL→VIL→实车）；
前融合倾向端到端性能评估（数据集精标→仿真→整车对比）。
后融合的开发模式更像系统工程项目，强调接口、版本与可维护性；
前融合的开发模式更像算法科研项目，强调数据、模型与端到端效果；
在ADAS量产落地中，常见策略是：前融合探索 → 中融合验证 → 后融合量产，以兼顾算法性能与工程落地周期。
6 ADAS 应用层的融合策略选择
6.1 场景与平台匹配分析
在ADAS系统的应用层，不同的融合策略应与车辆的目标功能、平台算力、传感器配置及系统架构相匹配。融合策略的合理选择直接决定系统的性能与可落地性。
融合策略应综合考虑：
感知复杂度：目标数量、动态变化幅度；
计算资源：SoC算力、带宽、延迟要求；
系统安全性：功能冗余与降级策略；
软件生态与供应链：模块来源、接口标准化程度。
6.2 选型建议与决策表
在ADAS应用层的架构设计中，可基于系统定位与资源约束建立融合方式决策矩阵：
选型建议：
L2/L2+量产系统：建议采用后融合或中融合方案，以模块化、低成本为核心。
L3试验平台或高端车型：可逐步引入特征级前融合，提升感知精度与鲁棒性。
科研或自动驾驶开发平台：适合采用端到端前融合，用于验证算法潜力与性能上限。
工程实践中，往往采用“分层融合策略”：
前融合负责目标级别的精确感知；
后融合负责多模块结果整合与一致性验证；
决策层基于融合结果执行动作策略与功能触发。
6.3 融合方式的演进趋势
6.3.1 从规则驱动到数据驱动：
早期后融合多依赖规则或滤波逻辑，现逐渐引入基于学习的匹配算法；
未来融合模块将更多采用神经网络完成动态加权与目标关联。
6.3.2 从分层融合到全链路融合：
传统感知-融合-决策的链式结构逐渐被端到端感知决策网络取代；
多模态Transformer结构正成为主流研究方向。
6.3.3 从单车融合到协同融合：
V2X（车车/车路协同）融合将扩展“前融合”的空间维度；
云端感知协同将进一步提升远距感知精度。
6.3.4 从静态标定到动态自校准：
未来系统将通过在线优化与深度学习自动修正外参误差；
减少人工标定工作量，提升融合系统长期可靠性。
6.3.5 从算力受限到分布式协同推理：
新一代ADAS SoC支持多核异构与模型分布式推理，使多模态前融合更可行；
通过片上互联（如Orin、Black Sesame）可实现高带宽同步与低延迟处理。
ADAS应用层的融合策略选择应结合车辆定位、算力、供应链与系统目标；
中融合成为当前主流过渡方案，平衡精度与工程可行性；
长期来看，前融合与协同融合将逐步成为高阶自动驾驶的感知核心。
7 总结
7.1 核心差异回顾
从整体来看，前融合与后融合的差异主要体现在融合时机、数据粒度、开发方式与系统目标上：
总体而言，前融合追求精度极限，而后融合追求工程落地。不同级别的ADAS系统应根据自身目标在性能与复杂度之间找到平衡点。
7.2 从工程角度的取舍
从工程实践的角度，融合方式的选择更多受限于资源、协作和项目周期：
7.2.1 系统资源约束：
若SoC算力有限或总线带宽紧张，后融合方案更具性价比；
若平台具备GPU或专用AI加速器，可考虑中融合或特征级前融合。
7.2.2 开发协作模式：
供应链多元或模块外采的系统更适合后融合；
自研一体化平台可采用前融合，便于端到端优化与数据闭环。
7.2.3 功能安全与验证：
后融合结构清晰、验证路径明确，易通过功能安全认证；
前融合耦合深、验证复杂，需要统一测试与可视化平台。
7.2.4 OTA与维护：
后融合支持模块独立OTA更新，风险小；
前融合需整体更新模型与参数，需完善的验证体系支持。
最终的工程取舍应遵循“三平衡”原则：性能、成本、可维护性。在多数量产项目中，融合架构往往不是绝对的“前”或“后”，而是结合两者优点的混合式融合。
7.3 未来融合的发展方向
7.3.1 多模态统一感知网络：
未来的感知系统将不再区分“相机/雷达”模块，而以统一感知网络形式存在；
模型可根据输入自动学习模态权重，实现端到端优化。
7.3.2 自适应融合（Adaptive Fusion）：
系统将根据环境与场景动态调整模态融合权重；
在光照差、雨雾或遮挡情况下自动调整依赖策略。
7.3.3 跨车协同与云端融合：
车车（V2V）与车路（V2I）融合将成为未来趋势；
云端汇聚感知结果，实现区域级环境建模与风险预警。
7.3.4 融合与决策一体化：
感知与决策不再分层，端到端神经网络将融合特征提取、目标识别与行为规划；
提升响应速度与全局一致性。
7.3.5 高精标定与动态自学习：
通过在线校准和机器学习实现传感器自对齐；
减少人工标定成本，保证长期稳定性。
融合策略的选择不应仅看算法性能，而应结合工程现实、系统算力与功能需求。前融合代表未来趋势，后融合体现工程成熟，而中融合正在成为二者之间的桥梁。在自动驾驶技术持续演进的过程中，多模态融合将始终是实现高可靠环境感知的关键。
