1 CAPL 概述

CAPL（CAN Application Programming Language）是由 Vector Informatik 开发的一种专用于汽车网络仿真与测试的脚本语言。CAPL 主要运行于 Vector 的网络分析与仿真工具（如 CANoe、CANalyzer）中，用于实现网络节点仿真、报文控制、信号处理及自动化测试逻辑。

1.1 CAPL 简介

CAPL 的语法风格类似于 C 语言，但其设计目标并非通用软件开发，而是针对车载通信网络的测试与验证场景进行专门优化。它与数据库文件（DBC、LDF、FIBEX 等）深度集成，能够直接操作网络中的报文（Message）与信号（Signal）。

从工程角度来看，CAPL 是一种面向事件驱动的测试脚本语言。

1.2 CAPL 设计目标

CAPL 的核心设计目标可以概括为以下几个方面：

1.2.1 网络节点仿真

在 ECU 尚未开发完成或无法参与联调时，可通过 CAPL 构建虚拟节点，实现：

报文周期发送
信号值动态修改
故障场景模拟
总线负载控制

这种方式可支持整车网络的早期联调与系统验证。

1.2.2 自动化测试实现

CAPL 可用于编写自动化测试逻辑，包括：

报文触发条件验证
信号边界值测试
协议一致性检查
故障恢复逻辑验证

结合 CANoe Test Feature Set（TFS），CAPL 可以实现结构化测试用例、测试报告生成及回归测试执行。

1.2.3 报文与信号控制

CAPL 与通信数据库绑定后，可直接操作：

CAN/LIN/FlexRay/Ethernet 报文
信号物理值与原始值
网络管理状态
诊断会话流程

这种能力使其成为网络层验证的重要工具。

2 CAPL 程序结构与执行

第一章介绍了 CAPL 的定位。本章回答一个更关键的问题：

CAPL 程序究竟是如何运行的？

很多工程师第一次编写 CAPL 时，会下意识寻找 main 函数 。但在 CAPL 中，这种概念并不存在。理解这一点，是写好 CAPL 的分水岭。

2.1 CAPL 的整体结构

一个标准 CAPL 脚本通常由以下几个部分构成：

头文件区（includes）
变量声明区（variables）
事件处理函数（event procedures）
用户自定义函数（user functions）

基本结构示例如下：

includes {
}

variables {
}

// 用户自定义函数

// 事件处理函数（on start / on message / on timer / testcase 等）

从语法形式看，它类似 C 语言，但从执行方式看，它完全不同。

CAPL 的核心是：

事件驱动（Event-Driven Execution Model）

程序不会自上而下顺序执行。它始终处于等待状态，当某个事件发生时，才执行对应的代码块。

2.2 工程示例结构解析

以下结构在实际项目中非常常见：

CRC 算法函数
报文封装函数
主循环控制函数

void MainTest () {
  for(;;) {
    BCMPower_Off_Ign();
    VehSpd();
    if(@MemoryTest::TotalSwitch == 1) {
      IVISetSts_Send();
    }
    testWaitForTimeout(50);
  }
}

从逻辑上看，它像一个典型的主循环。

但这里必须严谨说明：

CAPL 不会自动执行 MainTest()。

除非它被某个事件或测试框架调用，否则该函数永远不会运行。

2.3 CAPL 的真实入口

2.3.1 Simulation Node

在普通仿真节点中，必须通过事件触发：

on start {
  MainTest();
}

但需要注意，在仿真节点中，不推荐使用 for(;;) 死循环。

原因是：

CAPL 运行在单线程事件调度模型下
长时间阻塞会影响报文接收与其他事件响应

更推荐的方式是使用定时器驱动：

msTimer MainTimer;

on start {
  setTimer(MainTimer, 50);
}

on timer MainTimer {
  BCMPower_Off_Ign();
  VehSpd();
  setTimer(MainTimer, 50);
}

这种方式更符合 CAPL 的设计思想。

2.3.2 Test Module

如果程序运行在 CANoe Test Module 中，则结构不同。

此时可以使用：

testcase MainTest() {
  while(1) {
    BCMPower_Off_Ign();
    VehSpd();
    testWaitForTimeout(50);
  }
}

在测试模块中，testcase 才是执行入口。

此时使用 testWaitForTimeout() 是合理的，因为测试框架本身管理执行流程。

2.4 典型工程结构分层

结合实际项目，推荐采用如下结构分层：

2.4.1 算法工具函数

byte Crc_CalculateCRC8_1(){

}

特点：

不依赖事件
可复用
不直接发送报文

这是纯逻辑层。

2.4.2 报文封装函数

void BCMPower_Off_Ign() {
  int i = 0;
  byte dataBuffer_1[10];
  BCMPower.dlc = 8;

  BCMPower.byte(0) = 0x02;
  BCMPower.byte(1) = 0x00;
  BCMPower.byte(2) = 0x00;
  BCMPower.byte(3) = 0x00;
  BCMPower.byte(4) = 0x00;
  BCMPower.byte(5) = 0x00;
  BCMPower.byte(6) = BCMPower_RC;

  for(i = 0; i < 7; i++) {
    dataBuffer_1[i] = BCMPower.byte(i);
  }
  BCMPower.byte(7) = Crc_CalculateCRC8_1(dataBuffer_1, 7,0x00);

  output(BCMPower);
  BCMPower_RC = (BCMPower_RC + 1) & 0x0F;
}

职责包括：

信号打包
物理值转原始值
Rolling Counter 更新
CRC 计算
output() 发送

这属于通信封装层。

2.4.3 调度层

定时器驱动

msTimer MainTimer;

testcase MainTest() {
  setTimer(MainTimer, 50);
  testWaitForTimeout(100000);
}

on timer MainTimer {
  BCMPower_Off_Ign();
  VehSpd();

  // 重新启动 50ms 周期
  setTimer(MainTimer, 50);
}

测试循环控制

testcase MainTest() {
  while(1) {
    BCMPower_Off_Ign();
    VehSpd();

    if(@MemoryTest::TotalSwitch == 1) {
      IVISetSts_Send();
    }

    testWaitForTimeout(50);
  }
}

条件触发控制

if(@MemoryTest::TotalSwitch == 1) {
  IVISetSts_Send();
}

这一层决定报文何时发送。

2.5 CAPL 的执行本质

可以将 CAPL 抽象为：

一个事件监听器
一个调度器
多个回调函数

运行过程为：

仿真启动
执行 on start
等待事件
触发对应回调
返回等待状态

程序始终围绕等待 → 触发 → 执行 → 返回循环。

这与嵌入式系统中的中断模型非常相似。

2.6 关于死循环的工程建议

在 CAPL 中：

不推荐在 Simulation Node 中使用 for(;;)
推荐使用定时器调度
避免长时间阻塞
控制单次执行时间

CAPL 并非实时操作系统，它是事件调度模型。阻塞代码会影响整体仿真精度。

3 Panel 与 CAPL 的绑定机制

在 CANoe Test Module 中，Panel 与 CAPL 的交互依赖于 System Variables（系统变量） 机制。

其基本流程包括三个步骤：

创建 System Variable
在 Panel 中绑定变量
在 CAPL 中通过 @命名空间::变量名 访问

整个过程构成了 Panel 与 CAPL 之间的数据桥梁。

3.1 创建 System Variable

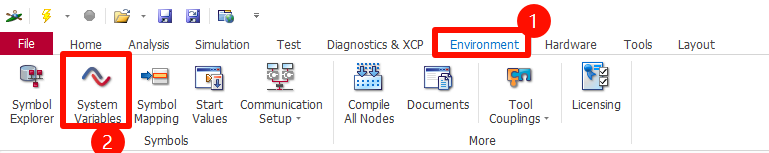

首先需要在 CANoe 导航栏中进行变量创建：

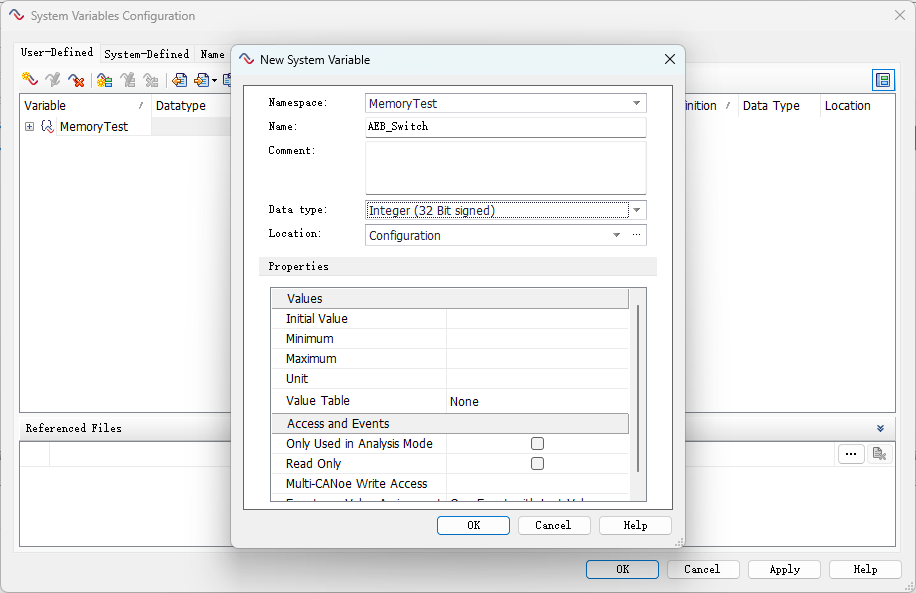

在 System Variables 窗口中：

新建 Namespace（例如：MemoryTest）
在该命名空间下创建变量

变量名	类型	示例用途
VehSpd	double	车辆速度输入
TotalSwitch	int	总功能开关
AEBSwitch	int	AEB 功能开关

类型选择需要根据使用场景确定：

开关类 → int 或 boolean
数值类 → double 或 int

创建完成后，这些变量成为全局可访问变量。

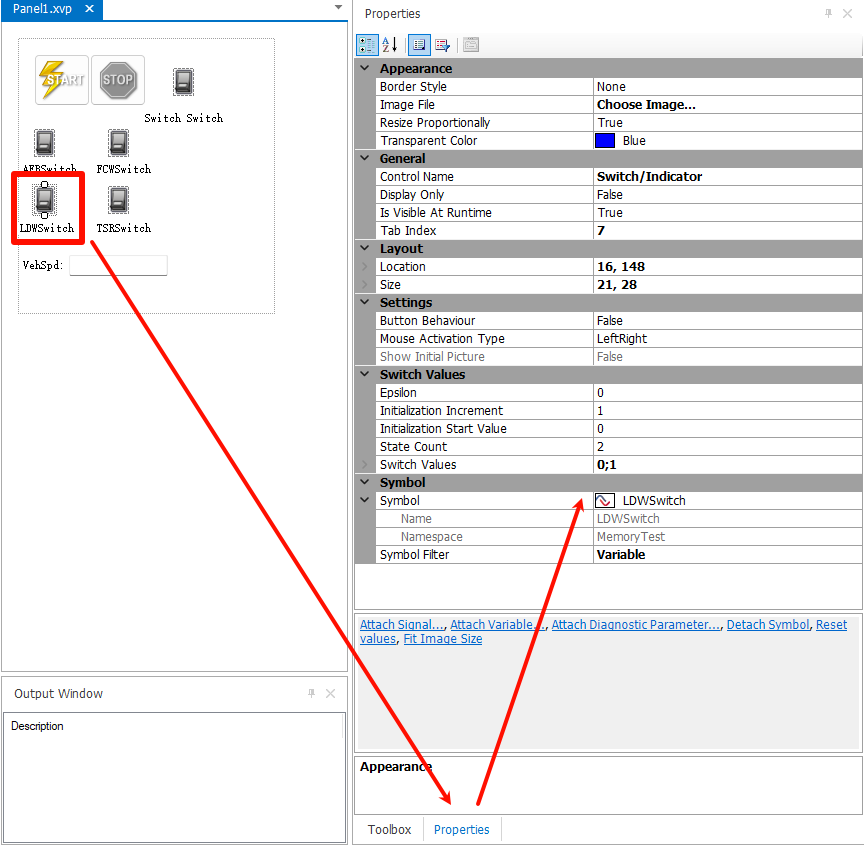

3.2 Panel 组件绑定 System Variable

在创建 Panel 组件时：

插入控件（按钮 / 滑块 / 数值框等）
在控件属性中找到 Symbol 绑定选项
选择对应的 System Variable

此时，当用户在 Panel 上操作控件时：

System Variable 的值会实时更新

Panel 并不直接调用 CAPL。
它只负责修改系统变量。

3.3 CAPL 中访问 System Variable

在 CAPL 中，可以通过以下语法访问变量：@Namespace::VariableName

physSpd = @MemoryTest::VehSpd;

if(@MemoryTest::TotalSwitch == 1) {
  IVISetSts_Send();
}

这种访问方式是：

直接读取当前变量值
不需要额外声明
支持读写操作

3.4 事件响应机制

CAPL 还支持监听变量变化：

on sysvar MemoryTest::TotalSwitch {
  write("Switch changed");
}

当变量发生变化时自动触发。

这种方式适用于：

即时响应场景
状态切换控制
日志记录

4 多周期报文调度架构设计

在实际项目中，一个 ECU 通常同时存在多个发送周期：

10ms 周期报文
20ms 周期报文
50ms 周期报文
100ms 周期报文

如果缺乏统一调度设计，代码很快会失控。因此需要构建一个清晰的多周期调度架构。

4.1 设计目标

多周期调度架构应满足：

周期清晰
易于扩展
易于维护
RC 更新节奏稳定
不影响测试框架执行

核心思想是：

统一时间基准，按倍数分发。

4.2 基础时间基准法

选择一个最小时间单位，例如 10ms 作为基础 Tick。

int gTick = 0;

testcase MainTest() {
  while(1) {
    gTick++;

    /* 10ms 周期 */
    Send_10ms();

    /* 20ms 周期 */
    if(gTick % 2 == 0) {
      Send_20ms();
    }

    /* 50ms 周期 */
    if(gTick % 5 == 0) {
      Send_50ms();
    }

    /* 100ms 周期 */
    if(gTick % 10 == 0) {
      Send_100ms();
    }

    // 至少等待 10ms (并不保证绝对精确)
    testWaitForTimeout(10);
  }
}

这里的关键点是：

所有周期都是 10ms 的整数倍
统一时间节拍
不需要多个定时器

这种方式非常稳定，适合大部分测试场景。

4.3 分层封装建议

建议按周期分组封装：

void Send_10ms() {
  BCMPower_Off_Ign();
}

void Send_50ms() {
  VehSpd();
}

不要在主循环中写具体报文逻辑。主循环只负责调度。报文函数只负责组帧。

4.4 RC 与周期一致性

Rolling Counter 必须与发送周期严格匹配。

例如：

10ms 报文 RC 每 10ms +1
50ms 报文 RC 每 50ms +1

如果 RC 更新节奏与周期不同步：

对端 ECU 会认为报文异常
即使 CRC 正确也会丢弃

因此 RC 更新必须放在报文函数内部，而不是主调度中。

// 正确方式
void VehSpd() {
  VehSpd.byte(6) = VehSpd_RC;
  VehSpd_RC = (VehSpd_RC + 1) & 0x0F;
}

// 错误方式
VehSpd_RC++;
VehSpd();

4.5 可扩展结构

当周期数量增多时，可采用表驱动思想维护一个周期配置表：

报文	周期	函数
BCMPower	10ms	Send_BCM
VehSpd	50ms	Send_VehSpd
IVISetSts	100ms	Send_IVI

虽然 CAPL 不支持复杂数据结构，但逻辑上应按此思路组织代码。

5 Rolling Counter 与 CRC 的通用封装模式设计

Rolling Counter 和 CRC 在车载网络里属于：

报文完整性保护机制（Message Integrity Protection）

在 ADAS 系统里，它们直接影响功能安全与通信可靠性。

5.1 Rolling Counter 机制设计

Rolling Counter（滚动计数器）用于检测：

丢帧
重复帧
乱序帧

常见位宽：

4bit（0~15）
8bit（0~255）

不要把计数逻辑写死在报文函数里。应抽象为：

byte UpdateRollingCounter(byte current, byte max) {
  current++;
  if(current > max) {
    current = 0;
  }
  return current;
}

// 调用
msg.RC = UpdateRollingCounter(msg.RC, 15);

优势：

支持不同位宽
便于统一维护
可做异常注入测试

5.2 CRC 机制抽象设计

CRC（Cyclic Redundancy Check）用于检测比特级错误。

常见类型：

CRC8 SAE-J1850
CRC8 H2F
CRC16 CCITT

CRC 设计需要抽象三个维度：

算法类型
校验覆盖范围
初始值与多项式参数

建议设计统一接口：

byte CalculateCRC(byte data[], int length, int CRC_TYPE);

其中 CRC_TYPE 定义为枚举。

enum CRC_TYPE {
  CRC8_SAE_J1850 = 0,
  CRC8_H2F = 1,
  CRC16_CCITT = 2
};

这样可以做到：

算法与报文解耦
支持多种平台切换
统一维护入口

5.3 完整性处理统一入口设计

成熟架构应分三层：

信号赋值层
完整性处理层
调度发送层

完整性处理应统一封装：

void ApplyIntegrity(Message &msg, IntegrityConfig cfg)

// 配置结构
struct IntegrityConfig {
  byte rcMax;
  int crcType;
  int crcStart;
  int crcLength;
};

优势：

报文逻辑与算法完全分离
易于扩展
易于统一变更
支持错误注入测试

5.4 顺序规范

完整性处理顺序必须严格：

更新 Rolling Counter
清零 CRC 字段
计算 CRC
写入 CRC

顺序错误将导致系统校验失败。这是通信一致性问题，不是语法问题。

Rolling Counter 代表时间连续性。CRC 代表数据完整性。时间与正确性，是通信系统的两个基本维度。

5.5 示例

/*@!Encoding:936*/

includes {
}

variables {
  // 定义 CRC 类型常量
  const int CRC8_SAE_J1850 = 0;

  // 定义全局 Tick 计数
  int gTick = 0;

  // 定义完整性配置结构
  struct IntegrityConfig {
    byte rcMax;
    int  crcType;
    int  crcStart;
    int  crcLength;
  };

  // 为报文定义完整性规则
  IntegrityConfig VehSpdIntegrityCfg = {15, CRC8_SAE_J1850, 0, 7};
}


/* ================= Rolling Counter 统一接口 ================= */


/* 更新 Rolling Counter 并处理回绕 */
byte UpdateRollingCounter(byte current, byte max) {
  if(current >= max) {
    return 0;
  }
  else {
    return current + 1;
  }
}


/* ================= CRC 统一接口 ================= */


/* CRC8 SAE-J1850 算法实现 */
byte CRC8_SAE_J1850_Calc(byte data[], int length) {
  byte crc = 0xFF;
  byte poly = 0x1D;
  int i;
  int j;

  for(i = 0; i < length; i++) {
    crc ^= data[i];

    for(j = 0; j < 8; j++) {
      if(crc & 0x80) {
        crc = (crc << 1) ^ poly;
      }
      else {
        crc = (crc << 1);
      }
    }
  }

  return crc ^ 0xFF;
}


/* 统一 CRC 计算接口 */
byte CalculateCRC(byte data[], int length, int type) {
  switch(type) {
    case 0:
      return CRC8_SAE_J1850_Calc(data, length);

    default:
      return 0;
  }
}


/* ================= 完整性统一入口 ================= */


/* 将报文指定范围拷贝到 buffer */
void CopyMsgRange(message msg, byte buffer[], int start, int length) {
  int i;

  for(i = 0; i < length; i++) {
    buffer[i] = msg.byte(start + i);
  }
}


/* 对报文执行 RC + CRC 完整性处理 */
void ApplyIntegrity(message &msg, IntegrityConfig cfg) {
  byte buffer[64];

  // 更新 Rolling Counter
  msg.byte(6) = UpdateRollingCounter(msg.byte(6), cfg.rcMax);

  // 清零 CRC 字段
  msg.byte(7) = 0x00;

  // 复制 CRC 覆盖范围
  CopyMsgRange(msg, buffer, cfg.crcStart, cfg.crcLength);

  // 计算 CRC
  msg.byte(7) = CalculateCRC(buffer, cfg.crcLength, cfg.crcType);
}


/* ================= 报文业务层 ================= */


/* 构造并发送 VehSpd 报文 */
void Send_VehSpd() {
  int i;

  // 设置 DLC
  VehSpd.dlc = 8;

  // 清零报文数据
  for(i = 0; i < 8; i++) {
    VehSpd.byte(i) = 0x00;
  }

  // 示例业务数据填充
  VehSpd.byte(0) = 0x12;
  VehSpd.byte(1) = 0x34;

  // 执行完整性处理
  ApplyIntegrity(VehSpd, VehSpdIntegrityCfg);

  // 发送报文
  output(VehSpd);
}


/* ================= 多周期调度示例 ================= */


/* 主测试用例 */
testcase MainTest() {
  while(1) {
    // Tick 递增，多周期有实际意义，此处仅为工程规范所保留
    gTick++;

    // 10ms 周期
    Send_VehSpd();

    // 等待 10ms
    testWaitForTimeout(10);
  }
}

上述示例代码已经具备：

算法与报文解耦，CRC 算法在 CRC8_SAE_J1850_Calc() 内部报文函数不关心多项式和初始值

规则可配置，每个报文只需要一个 IntegrityConfig

统一维护入口
1. CRC 修改 → 只改 CalculateCRC()
2. RC 修改 → 只改 UpdateRollingCounter()
3. 覆盖范围修改 → 只改配置

报文函数极其干净
